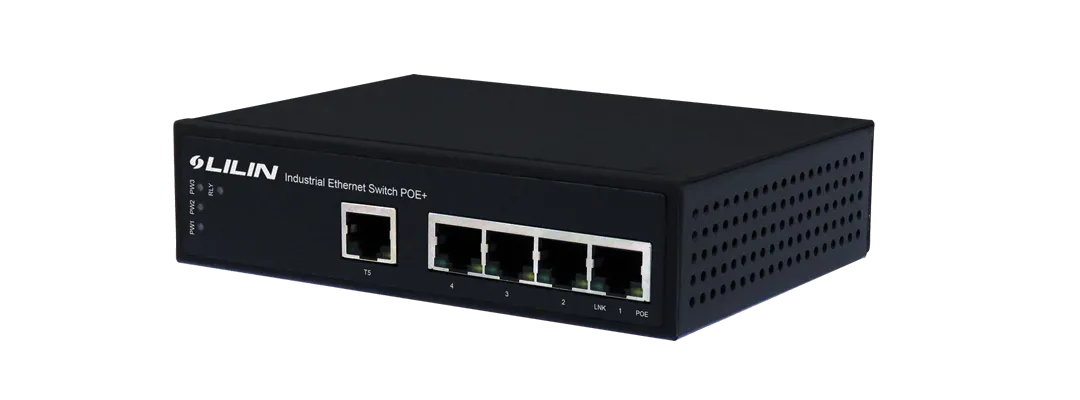

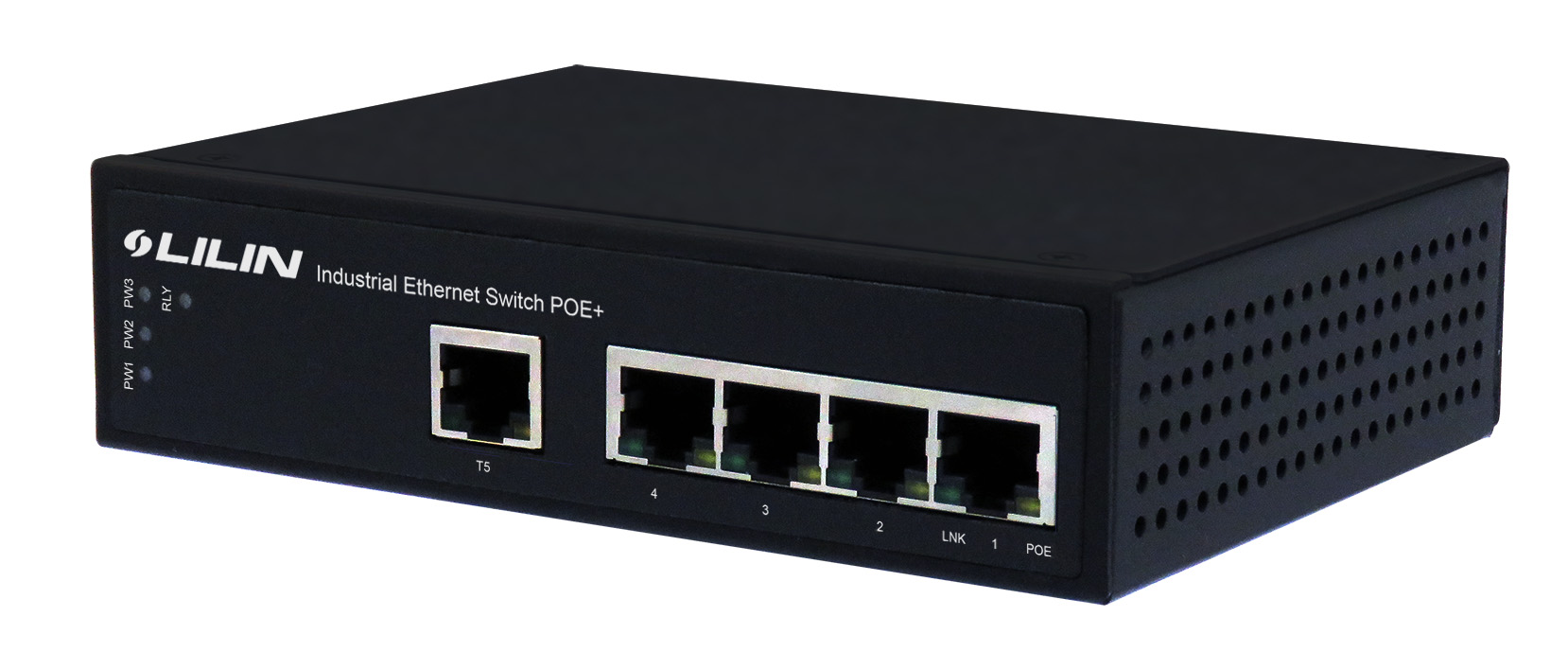

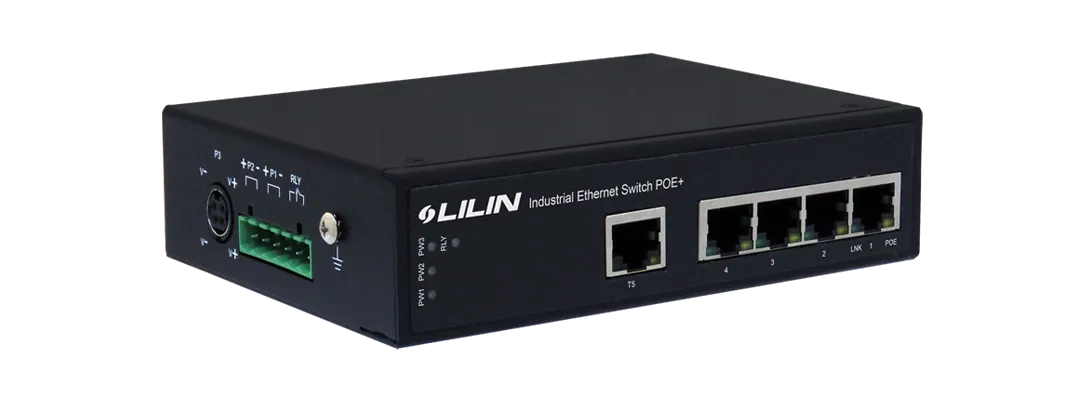

30瓦5埠乙太網路供電交換器
型號：PS3055AT
已停產
特色
- 工業級30瓦5埠乙太網路供電交換器
- 搭載 4 x 10/100M TX PSE (IEEE802.3af/at POE+) + 1x10/100M TX
- POE 輸入電壓 44-56VDC
- 操作溫度：-40°C 至 +75°C
停產日期
- 2020.11.27
替代機種
- 室內行主推 8port PS3089 / 車載主推 M12 PS3064DM
產品說明
此款工業級30瓦5埠乙太網路供電交換器搭載了高效能ColdDesign 技術，可支援 44-56VDC的輸入電壓，且符合 IEEE802.3af/at標準，能將過熱問題降至最低。此設備內建 4 連接埠的 10/100M TX PSE，可為PD 裝置供電。每個連接埠可為 IEEE802.3af提供15.4 瓦的電力，或者為 IEEE802.3at 提供 30 瓦 (最高 36 瓦) 的電力。您也可以選購內建光纖上行連接埠的型號，與其他裝置連結後可作為光纖備援設備使用，進而拓展您的網路應用。已嚴格測試，可用於保全、運輸、電信等環境場所應用。
技術規格
| 型號 | PS3055AT |
| 網路通信協定 | CSMA/CD |
| IEEE 標準 | IEEE 802.3 10Base-T 乙太網路 |
| IEEE 標準 | IEEE 802.3u 100Base-TX 快速乙太網路 |
| IEEE 標準 | IEEE802.3x 流量控制與背壓 |
| IEEE 標準 | POE 為 IEEE802.3af 標準 |
| IEEE 標準 | POE+ 為 IEEE802.3at 標準 |
| MAC 地址表格大小 | 1K |
| 網路接頭 | 4xRJ-45 10/100BaseT(X) 自動協調，4 10/100M POE+ 802.3at/af PSE 連接埠 |
| 網路接頭 | 1 10/100M TX 連接埠，自動 MDI/MDI-X 功能，全/半雙工 |
| 外殼 | 非平面金屬，IP30 防水 |
| 消耗功率 | 3.76W@48 VDC 滿載，無 POE |
| 網路線 | UTP/STP 以上的 Cat.5e 網路線。UTP/STP 以上的 Cat.5e 網路線 |
| 網路線 | 光纖線 (多模)：50/125um、62.5/125um；光纖線 (單模)：9/125um |
| 交換器架構 | 背板 (交換結構)：1.0Gbps |
| 封包緩衝大小 | 1M |
| 資料處理 | 儲存與轉寄 |
| LEDs | PW1 (Power 1) 綠燈； PW2 (Power 2) 綠燈；SW (切換器) 橘燈 |
| LEDs | TX/RJ-45 連接埠： 綠燈 --- LNK (連線/活動)；橘燈 --- POE 連線 |
| LEDs | FX 光纖連接埠：(N/A) |
| POE 功率 | 輸入電壓 44VDC-56VDC |
| POE 功率 | 每連接埠的 POE 功率為 30 瓦。56VDC 輸入時最大瓦數為 36 瓦 |
| POE 功率 | 56VDC 輸入時最大總瓦數為 126 瓦 |
| 反極性保護 & 過載電流保護 | 支援 |
| 可拆端子台 | 提供 2 組備援電源，警報切換接點，6 接點 |
| 可拆端子台 | 線徑容許範圍：0.34mm^2 至 2.5mm^2 |
| 可拆端子台 | 實心線 (AWG)：12-24/14-22 |
| 可拆端子台 | 絞線 (AWG)：12-2414-22 |
| 可拆端子台 | 力矩：5lb-In/0.5Nm/0.56Nm |
| 可拆端子台 | 剝線長度：7-8mm |
| MTBF (平均故障間隔) | 25°C 時 510,304 小時 ( MIL-HDBK-217F) |
| EN55022/24 (認證) | ITE 器材 |
| EN55011 (認證) | 工業、科學、醫療 (ISM) 器材 |
| 安全 (認證) | IEC EN60950-1 |
| EMC/EMS (認證) | CE、FCC、VCCI |
| (認證) EMI | FCC Part 15 Subpart B Class A，CE EN 55022 Class A |
| EN 50155 /EN 60068-2-6 (認證) | 震動 |
| EN 50155 /EN 60068-2-27 (認證) | 衝擊 |
| EN 50155 /EN 60068-2-32 (認證) | 自由落體 |
| EN50121-3-2 (認證) | 鐵路應用 - 電磁相容性 - 第二部份運輸工具 - 設備 |
| EN50121-4 (認證) | 鐵路應用 - 電磁相容性 - 第四部份信號與電信裝置的發射 與抗干擾能力 |
| EN50155 (認證) | 使用於運輸工具的鐵路應用電子器材 |
| 警報切換接點 | 切換輸出，載流量為 1A @24VDC，接上兩組電源時切換為開路模式僅接上一組電源時切換 為短路模式 |
| 安装 | 滑軌安裝與牆面安裝 |
| 流量控制 | IEEE802.3x 流量控制與背壓 |
| 工作環境濕度 | 5% 至 95% (非凝結) |
| 工作環境溫度 | 經完整測試，可承受 -40℃~75℃ |
| 儲存溫度 | -40℃〜85℃ |
| 外觀尺寸 | 142mmx36.2mmx105mm |
| 電源 | 備援雙 DC 9V-56V 電力輸入,切換器輸入 9-56VDC。POE 輸入 44-56VDC |
