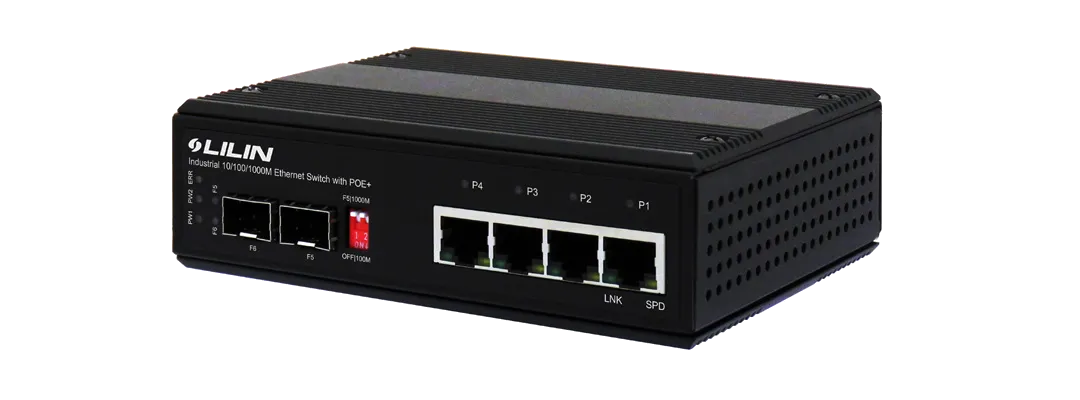

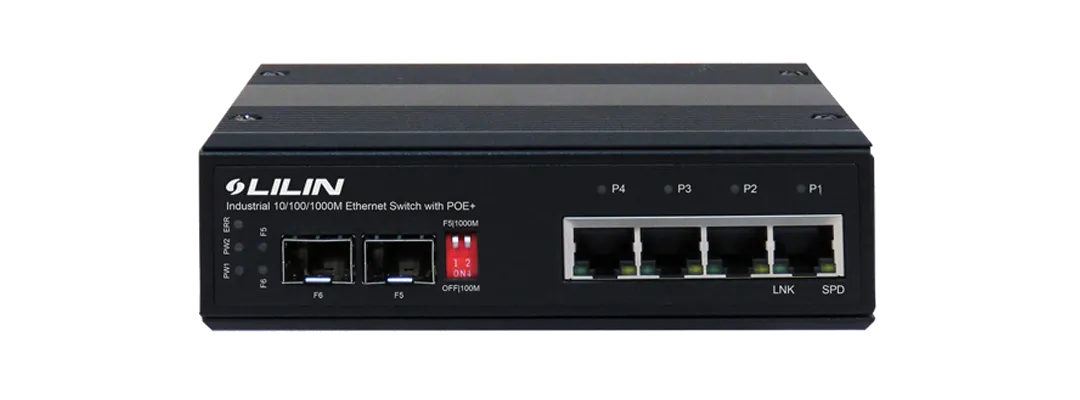

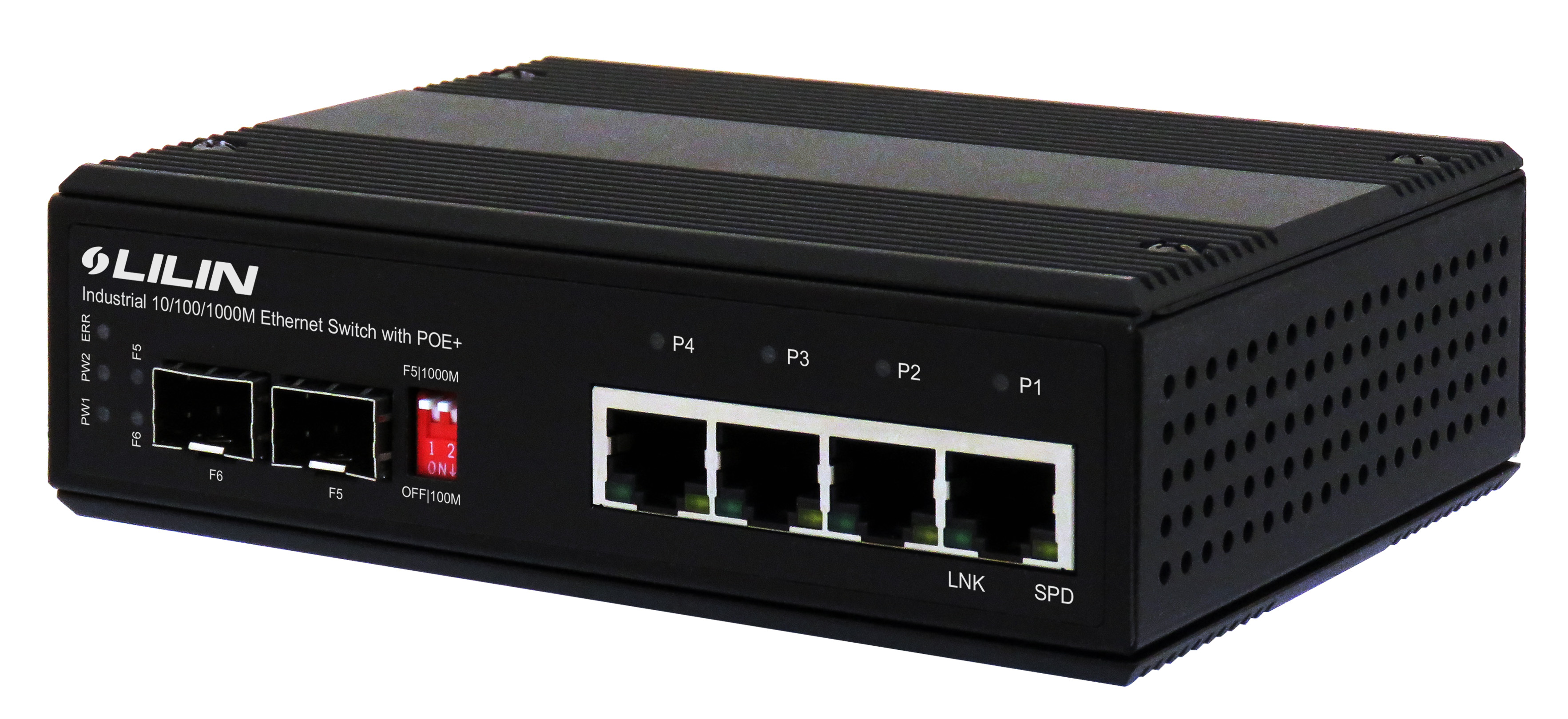

30瓦4埠乙太網路供電交換器
型號:PS3062F
已停產
特色
- 工業級30瓦4埠乙太網路供電交換器
- 超級增壓器 – 12V/24V/48VDC 電力輸入
- 4x10/100/1000M TX PSE (802.3af/at POE+)
- 2x100/1000M SFP
- 可將 12/24/48VDC 的電壓升為 55VDC
停產日期
- 2020.11.27
替代機種
- 室內行主推 8port PS3089 / 車載主推 M12 PS3064DM
產品說明
這台工業級30瓦6埠乙太網路供電交換器也是大功率的 4 埠工業 POE+電源注入器,搭配我們的高效 CodeDesign 技術,可將較低的輸入電壓 (如 12/24/48VDC) 升壓為 55VDC,以滿足 IEEE802.3at 的需求。ColdDesign 技術不但能提昇輸入電壓,更能將過熱問題降到最低。最低可支援 12VDC 的輸入電壓,然後將電壓提昇為 55VDC。此裝置也內建 2 個 SFP 光纖連接埠,與其他裝置連結後可作為光纖備援設備使用,進而拓展您的網路應用。已嚴格測試,可用於保全、運輸、電信等應用。
技術規格
型號 | PS3062F |
網路通信協定 | CSMA/CD |
IEEE 標準 | IEEE 802.3 10Base-T 乙太網路 / IEEE 802.3z 1000Base-X Gigabit 乙太網路 |
IEEE 標準 | IEEE 802.3u 100Base-TX 快速乙太網路 / IEEE802.3x 流量控制與排氣回壓 |
IEEE 標準 | IEEE 802.3ab 1000Base-T Gigabit 乙太網路/ POE 為 IEEE802.3af 標準 / POE+為 IEEE802.3at 標準 |
MAC 地址表格大小 | 1K |
網路接頭 | 4xRJ-45 10/100/1000BaseT(X) 自動協調,4 Giga POE+ 802.3at/af PSE 連接埠 |
網路接頭 | 自動 MDI/MDI-X 功能,全/半雙工,2 x SFP 100/1000M BaseX |
外殼 | 非平面金屬,IP30 防水 |
消耗功率 | 5.76W@12/24/48 VDC 滿載,無 POE |
網路線 | UTP/STP 以上的 Cat.5e 網路線 / EIA/TIA-568 10 歐姆 (100 公尺) |
網路線 | 光纖線 (多模):50/125um、62.5/125um / 光纖線 (單模):9/125um |
交換器架構 | 背板 (交換結構):12Gbps |
封包緩衝大小 | 1M |
資料處理 | 儲存與轉寄 |
LEDs | PW1 (Power 1) 綠燈 / PW2 (Power 2) 綠燈 / ERR (錯誤) 橘燈 |
LEDs | TX/RJ-45 連接埠: LNK (連線/活動) 綠燈 / SPD (速度) 10/100 (關閉),1000 (綠燈) |
LEDs | SFP 光纖連接埠:連線 (綠燈),活動 (閃爍) |
POE 功率 | 每連接埠的 POE 功率為 30 瓦。12/24/48VDC 輸入時,每連接埠最大供應 36 瓦 |
POE 功率 | 電力輸入為 24VDC 與 48VDC 時,最大總功率為 126 瓦 |
POE 功率 | 電力輸入為 12VDC 時,最大總功率為 65 瓦。 |
反極性保護 & 過載電流保護 | 支援 |
可拆端子台 | 提供 2 組備援電源,警報切換接點,6 接點 |
可拆端子台 | 線徑容許範圍:0.34mm^2 至 2.5mm^2 |
可拆端子台 | 實心線 (AWG):12-24/14-22 |
可拆端子台 | 絞線 (AWG):12-2414-22 |
可拆端子台 | 力矩:5lb-In/0.5Nm/0.56Nm |
可拆端子台 | 剝線長度:7-8mm |
MTBF (平均故障間隔) | 25°C 時 510,304 小時 ( MIL-HDBK-217F) |
EN55022/24 (認證) | ITE 器材 |
EN55011 (認證) | 工業、科學、醫療 (ISM) 器材 |
安全 (認證) | IEC EN60950-1 |
EMC/EMS (認證) | CE, FCC, VCCI |
(認證) EMI | FCC Part 15 Subpart B Class A, CE EN 55022 Class A |
EN 50155 /EN 60068-2-6 (認證) | 震動 |
EN 50155 /EN 60068-2-27 (認證) | 衝擊 |
EN 50155 /EN 60068-2-32 (認證) | 自由落體 |
EN50121-3-2 (認證) | 鐵路應用 - 電磁相容性 - 第二部份運輸工具 - 設備 |
EN50121-4 (認證) | 鐵路應用 - 電磁相容性 - 第四部份信號與電信裝置的發 射與抗干擾能力 |
EN50155 (認證) | 使用於運輸工具的鐵路應用電子器材 |
警報切換接點 | 切換輸出,載流量為 1A @24VDC,兩組電源同時連接時,切換為短路模式。僅有一組電源 供應器連接時,切換為開路模式 |
安装 | 滑軌安裝與牆面安裝 |
流量控制 | IEEE802.3x 流量控制與背壓 |
巨大封包 | 9KB |
DIP switch | DIP 1:OFF:5 號連接埠 SFP (預設) / ON:5 號連接埠 TX |
DIP switch | DIP 2: OFF:SFP 1000M (預設) / ON:SFP 100M |
工作環境濕度 | 5% 至 95% (非凝結) |
工作環境溫度 | 經完整測試,可承受 -40℃~75℃ |
儲存溫度 | -40℃〜85℃ |
外觀尺寸 | 142mmx43mmx105mm |
電源 | 備援雙 DC 12V-56V 電力輸入 |
