產品資訊

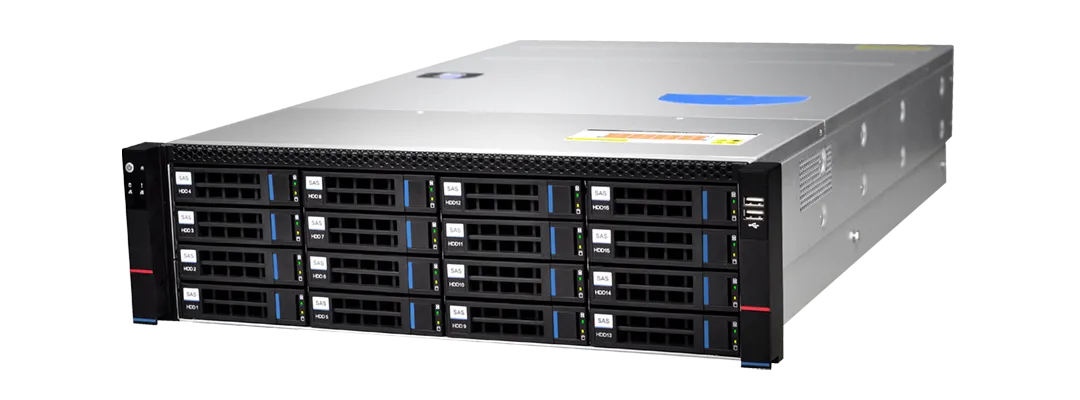

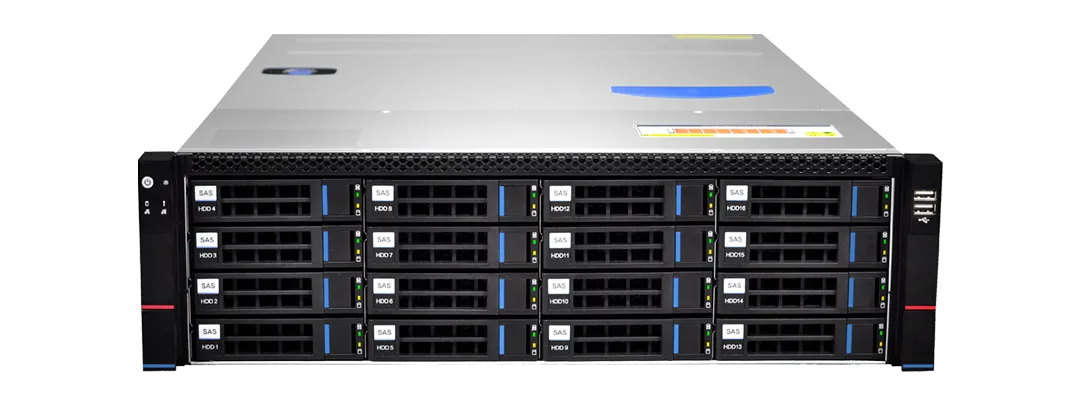

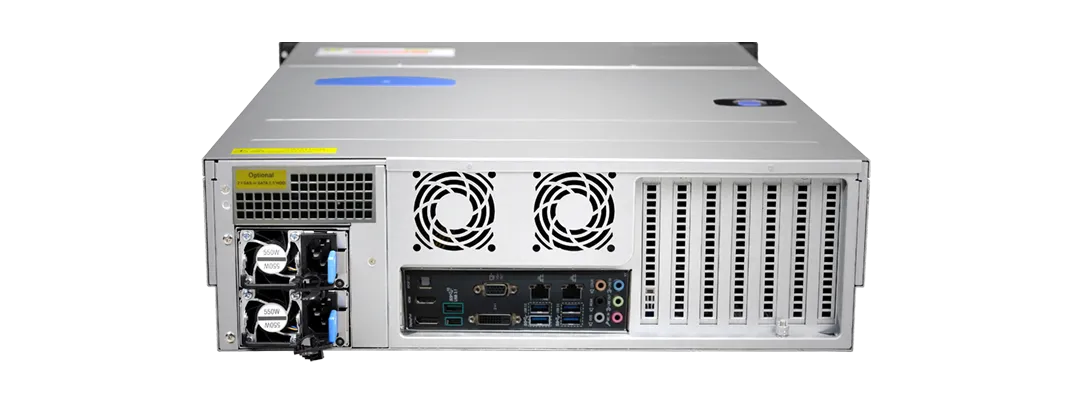

72路中央管理錄影主機
型號:NAV16072A
已停產
特色
- 支援ONVIF Profile S、 LILIN全系列網路攝影機、 網路快速球攝影機、 DVR/NVR主機、NAV 主機等影像來源
- 72路1080P/3M/4M/5M/8M網路即時影像輸入, 錄影及顯示
- 內建硬體硬碟陣列(RAID), 最多支援3.5”熱插拔抽取硬碟×16
- 支援容錯移轉機制(Failover)
- 支援雙串流模式
- 支援雙螢幕, 最多可達36路同時顯示
- 支援多路影像同步回放及備份
- 支援影像歸檔機制及錄影資料同步化
- 內建1000Mbps雙網卡
- 內建雙電源機制(Redundant Power Supply)
- 標準3U尺寸,可安裝於標準機櫃
停產日期
- 2020.01.02
替代機種
- NAV16072B / NAV16108B
產品說明
利凌NAV16072A 72路中央管理錄影主機,支援利凌全系列攝影機、網路快速球攝影機。可接收DVR/NVR主機和NAV現場伺服器等影像來源。能夠連接最多72路的1080P全畫面網路即時影像輸入、錄影及顯示。
最多支援16顆3.5吋硬碟(Hardware RAID),支援容錯移轉機制(Failover)與雙串流模式。同時也支援NAV矩陣雙螢幕,並最多可達36路同時顯示。支援多路影像同步回放、影像歸檔機制。內建1000Mbps網卡。
排程錄影可設定全天24小時不間斷設定或自由排程;各式錄影警報也有支援:人臉偵測、聲音偵測、防破壞偵測、動態偵測、車牌偵測並可觸發警報輸出。錄影速度最高可達3840 × 2160每秒30張、1080p每秒120張。
可群組多路回放最多36路。影像輸出方面能夠支援NAV矩陣雙螢幕輸出、最多可支援36路1080P全畫面高品質攝影機。可自行設定群組及NAV群組權限;遠端監控。支援雙串流模式、雙螢幕(最多可達36路同時顯示)。支援快速新增設備功能的靈活性和易用性。
技術規格
型號 | NAV16072A |
網路通信協定 | ARP, TCP/IP, HTTP, SMTP, DNS, PPPoE, ONVIF |
作業系統 | Windows 10 embedded LTSB |
CPU | Intel® Xeon® E3-1245 v6 |
CE | 有 |
FCC | 有 |
語音 | PCM即時監聽、聲音錄影、雙向語音 |
數位放大功能 | 即時影像(ePTZ)及回放 |
警報 / 事件 | 各種警報事件、畫面/網路斷訊、排程錄影、排程停止錄影、登錄登出、操作事件表 |
鍵盤按鍵 | HTTP LILIN PTZ通信協定, PIH-931專用鍵盤PTZ, ePTZ, ROI |
消耗功率 | Redundant 500W Power Supply |
行動裝置支援 | LILIN Pro, iPhone and Android |
多國語言 | 英文、繁體中文、西班牙、德文、法文、俄文、日文、葡萄牙文、義大利文、簡體中文、斯洛伐尼亞文、捷克文、匈牙利文、 土耳其文、阿拉伯文,波斯文,孟加拉文,越文 |
工作環境溫度 | 0°C – 40°C(32°F – 104°F) |
儲存溫度 | -20°C – 70°C(-4°F – 176°F) |
工作環境濕度 | 8% – 90% (非冷凝) |
外觀尺寸 | 132(高) × 483(寬) × 671(深) 釐米 |
重量 | 47.39 lbs (21.5kg) |
電源 | 110V – 240V |
電腦需求記憶體 | 2 × DDR4 8GB |
輸入頻道 (網路影像輸入) | 最高72路1080P / 3M / 4M / 5M / 8M影像串流 |
網路頻寬 | 上傳500 Mbps 下載500 Mbps |
解壓縮格式 | H.264 / H.265 / MJPEG |
分割畫面 | 4, 9, 16, 25, 36 |
回放解析度 | 3840 × 2160, 2592 × 1944, 2048 × 1536, 1920 × 1080, 1280 × 1024, 1280 × 768, (720 × 480 / 720 × 576), 320 × 240 |
錄影播放速度 | 最高可達 8MP 30 張/秒、5M 12張/秒、3M 15張/秒、1080P 120張/秒、重點區域錄影(ROI錄影) |
錄影解析度 | 3840 × 2160, 2592 × 1944, 2048 × 1536, 1920 × 1080, 1280 × 1024, 1280 × 768, (720 × 480 / 720 × 576), 320 × 240 |
錄影排程 | 7天×24小時排程設定, 可自行設定排程時程 |
警報錄影 | 聲音偵測, 防破壞偵測, 動態偵測警報, IVS偵測, 外部(DI)警報錄影, 車牌偵測(選購) |
聲音錄製 | 有 |
回放搜尋 | 人臉偵測記錄搜尋, 時間搜尋, 事件搜尋, 日期搜尋, 車牌搜尋 (選購), 聰明交易明細搜尋, 聰明回放, 錄影標記 |
回放播放速度 | 倒轉: 1/8, 1/4, 1/2, 1X, 2X, 4X, 8X, 16X, 32X 快轉: 1/8, 1/4, 1/2, 1X, 2X, 4X, 8X, 16X, 32X |
電視牆 | 2螢幕輸出,最多可支援36路(480P 15fps) |
警報管理 | 警報全畫面、PC警報聲響、指定IP攝影機警報DO輸出、eMail照像輸出、PTZ預設點輸出 |
POS收銀機連線/掃描器/POS系統整合 | 有 |
備份 | 最多36路, 可轉成AVI檔格式輸出 |
自動歸檔機制 | 有 |
IP Scan | 快速IP設備搜尋及設定 |
HDMI 輸出 | 1 × HDMI Port 1.2, (4096 × 2160@24Hz) |
看門狗計時器 | NAV Failover / NAV 看門狗 |
DST | Windows 作業系統內建 |
錄影模式 | 警報及位移偵測, 排程, 手動 |
攝影機名稱 | 20字元 |
頻道編輯 | 可進行警報輸出控制 |
警報輸出 | 可進行警報輸出控制 |
警報錄影(警報/事件) | 警報前1–10秒錄影、警報後1秒–59分錄影 |
支援格式 (影像輸入) / 網路影像支援 | ONVIF Profile S、 LILIN全系列網路攝影機、 網路快速球攝影機、DVR/NVR主機、NAV 主機 |
循環錄影機制 | 有/容量自訂 |
保留錄影天數限制 | 有/天數自訂 |
低頻寬影錄模式 | 有 |
遠端影像調閱 | 支援 NAV主機 / Navigator Client / DVR / NVR / IP攝影機SD卡, 最多36路同時回放及備份 |
支援數量 (影像輸入) | 最多72路 |
群組 (影像輸入) | 使用者可設定eMap及NAV群組權限 |
遠端監控 (影像輸入) | 有, Web及遠端NAV Client管理軟體 |
影像輸出埠 (影像輸出) | 1 x DisplayPort, (4096 × 2304@60Hz) |
雙碼流解碼 (影像輸出) | 分割畫面480P解碼 / 全畫面1080P / 3M / 4M / 5M / 8M解碼 |
影像歸檔及錄影資料同步化 | 每路攝影機可獨立設定、支援排程或即時歸檔功能及NAV主機/NVR/DVR/IP攝影機SD卡錄影資料同步 |
晶片組 | Intel® C236 |
繪圖介面 | HD Graphics P630 |
散熱風扇 | 1 × 60mm後排風扇 |
RAID 模組 | LSI Hardware 9260-8i |
RAID 模式 | 支援RAID 0, 1, 5, 6, 10, 50, 60 |
SSD HDD | 1 × SATA 120GB SSD (系統) 註: NAV錄影主機產品不支援WD紫標(Purple)硬碟。請使用WD Red Pro系列 硬碟、WD 金標(Gold)或其他廠牌等7200 RPM企業級硬碟。 |
DVI/VGA輸出 | 1 × DVI-D Port, (1920 × 1080@60Hz) |
音效 (硬體配備) | 5 × Audio jack(s), 1 × S/PDIF |
後面板USB埠 | 6 × USB 3.0 |
電子圖控 | 有 |
日光節約時間 | Windows 作業系統內建 |
DisplayPort 輸出 | 1 × DisplayPort 1.4, (4096 × 2304@60Hz) |
