產品資訊

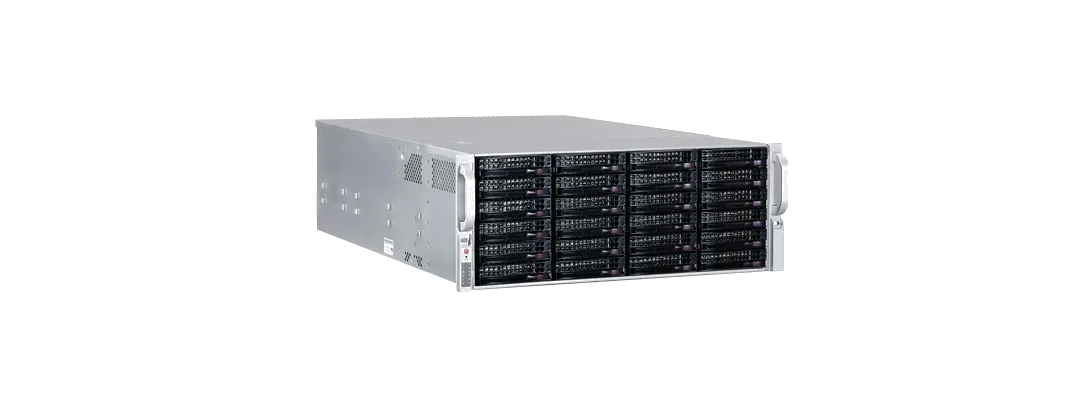

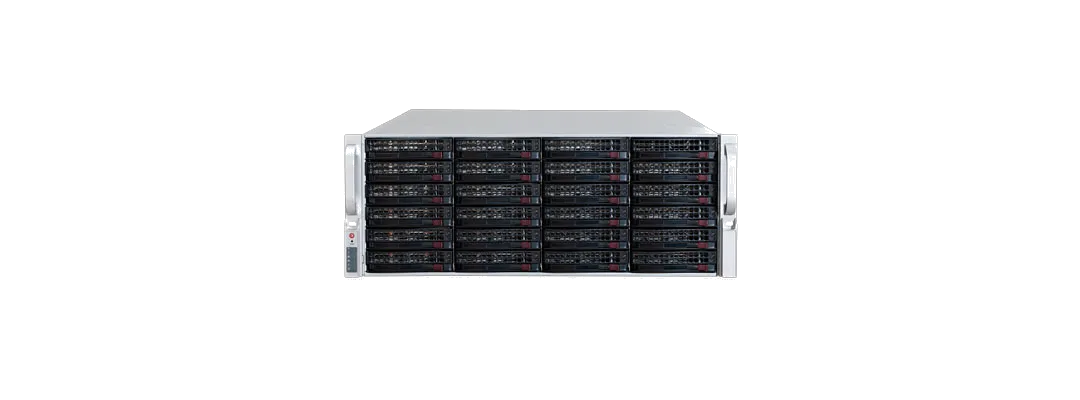

108路中央管理錄影主機
型號:NAV24108
已停產
特色
- 支援ONVIF Profile S、LILIN全系列網路攝影機、網路快速球攝影機、DVR/NVR主機、NAV 主機等影像來源
- 108路1080P/3M/5M/8M網路即時影像輸入,錄影及顯示
- 內建硬體硬碟陣列(RAID),最多支援3.5”熱插拔抽取硬碟×24
- 支援容錯移轉機制(Failover)
- 支援雙串流模式
- 支援雙螢幕,最多可達108路同時顯示
- 支援多路影像同步回放及備份
- 支援影像歸檔機制及錄影資料同步化
- 內建1000Mbps雙網卡
- 內建雙電源機制(Redundant Power Supply)
停產日期
- 2019.06.19
替代機種
- NVR1108A / 1072A / NAV16xxxA / 24xxxA 系列
產品說明
利凌NAV24108 108 路中央管理錄影主機,支援利凌全系列攝影機、網路快速球攝影機。可接收DVR/NVR主機和NAV現 場伺服器等影像來源。能夠連接最多108路的1080P全畫面網路即時影像輸入,錄影及顯示;內建硬碟陣列RAID, 可最多支援24台3.5吋熱插拔抽取硬碟,支援容錯移轉機制(Failover)與雙串流模式。同時也支援雙螢幕,並最多可達108路同時顯示。支援多路影像同步回放、影像歸檔機制。內建1000Mbps雙網卡和內建雙電源機制(Redundant Power Supply) 。
排程錄影可設定全天24小時不間斷設定或自由排程;各式錄影警報也有支援:人臉偵測、聲音偵測、防破壞偵測、動態偵測、車牌偵測。錄影速度最高可達3840 × 2160每秒30張、1080p每秒120張,可群組多路回放最多36路。影像輸出方面能夠支援最多支援108路1080P全畫面高品質攝影機。可自行設定群組、eMAP及NAV 群組權限;遠端監控。
技術規格
型號 | NAV24108 |
支援格式 (影像輸入) / 網路影像支援 | LILIN網路攝影機、LILIN網路快速球攝影機、LILIN DVR/NVR主機、NAV主機 |
輸入頻道 (網路影像輸入) | 最高108路1080P/3M/4M/5M/8M影像串流 |
解壓縮格式 | H.264/MJPEG |
網路頻寬 | 最高500 Mbps 輸入及500 Mbps 輸出 |
錄影排程 | 7天×24小時排程設定, 可自行設定排程時程 |
錄影模式 | 警報及位移偵測 / 排程 / 手動 |
錄影播放速度 | 最高可達8M 30張/秒、5M 12張/秒、3M 15張/秒、1080P 30張/秒、重點區域錄影(ROI錄影) |
錄影解析度 | 3840 × 2160, 2592 × 1944, 2048 × 1536, 1920 × 1080, 1280 × 1024, 1280 × 768, 720 × 480, 720 × 576, 320 × 240 |
聲音錄製 | 有 |
循環錄影機制 | 有/容量自訂 |
保留錄影天數限制 | 有/天數自訂 |
自動歸檔機制 | 有 |
低頻寬影錄模式 | 有 |
支援遠端網路RAID | 有 |
回放搜尋 | 時間搜尋, 事件搜尋, 日期搜尋, 車牌搜尋 (選購), 聰明交易明細搜尋, 聰明回放, 錄影標記 |
回放解析度 | 3840 × 2160, 2592 × 1944, 2048 × 1536, 1920 × 1080, 1280 × 1024, 1280 × 768, 720 × 480, 720 × 576, 320 × 240 |
回放播放速度 | 倒轉: 1/8, 1/4, 1/2, 1X, 2X, 4X, 8X, 16X, 32X / 快轉: 1/8, 1/4, 1/2, 1X, 2X, 4X, 8X, 16X, 32X |
備份 | 最多36路, 可轉成AVI檔格式輸出 |
遠端影像調閱 | 支援NAV/Navigator/DVR/NVR/IPCAM SD卡等設備,最多36路同時回放及備份 |
支援數量 (影像輸入) | 最多108路 |
攝影機名稱 | 20字元 |
頻道編輯 | 滑鼠點選拖曳 |
數位放大功能 | 即時影像(ePTZ)及回放 |
群組 (影像輸入) | 使用者可設定eMap及CMX群組權限 |
遠端監控 (影像輸入) | 有 |
HDMI 輸出 | ×2 / 最高1080P |
影像輸出埠 (影像輸出) | ×1 / (DVI-I) |
電視牆 | 2螢幕輸出,最多可支援108路 1080P/3M/5M/8M攝影機 |
分割畫面 | 4, 9, 16, 25, 36 |
雙碼流解碼 (影像輸出) | 分割畫面D1解碼 / 全畫面1080P/3M/5M /8M解碼 |
支援螢幕 (影像輸出) | 雙螢幕 |
影像歸檔及錄影資料同步化 | 每路攝影機可獨立設定、支援排程或即時歸檔功能及NAV主機/NVR/DVR/IP攝影機SD卡錄影資料同步化 |
警報錄影 | 人臉偵測 / 聲音偵測 / 防破壞偵測 / 動態偵測警報 / 外部(DI)警報錄影 / 車牌偵測(選購) |
警報管理 | 警報全畫面、PC警報聲響、指定IP攝影機警報DO輸出、eMail照像輸出、PTZ預設點輸出 |
警報錄影(警報/事件) | 警報前1–5秒錄影、警報後5–50秒錄影 |
警報 / 事件 | 各種警報事件、畫面/網路斷訊、排程錄影、排程停止錄影、登錄登出、操作事件表 |
警報輸出 | 可進行警報輸出控制 |
鍵盤按鍵 | HTTP LILIN PTZ通信協定, PIH-931專用鍵盤PTZ, ePTZ, ROI |
語音 | PCM即時監聽、聲音錄影、雙向語音 |
POS收銀機連線/掃描器/POS系統整合 | 有 |
網路通信協定 | ARP / TCP/IP / HTTP / SMTP / DNS / PPPoE / ONVIF Profile S |
行動裝置支援 | 可多人多門即時連線, 支援iPhone及Android手機即時影像瀏覽 |
IP Scan | 快速IP設備搜尋及設定 |
CPU | Intel® Core™ i7-6700 Processor |
電腦需求記憶體 | 4G DDR 4 – 2133 x2 最大可擴充至64G |
晶片組 | Intel® Q170 Chipset |
繪圖介面 | Intel® P530 |
USB埠 | USB 3.0 × 10組 |
薄型 DVD-ROM | ×1 |
散熱風扇 | 3x 80mm熱插拔PWM風扇 , 2x 80mm後排風扇 |
RAID 模組 | LSI SAS_9260-4i RAID On Chip |
RAID 模式 | 支援RAID 0, 1, 5, 6, 10, 50, 60 |
SSD HDD | 120GB SATA3 SSD ×1 |
看門狗計時器 | NAV Failover / NAV 看門狗 |
DST | Windows作業系統內建 |
多國語言 | 中文、英文、德文、西班牙、法文、日文、葡萄牙文、俄文、義大利、簡體中文、斯洛伐尼亞、捷克文、匈牙利文 |
作業系統 | Windows embedded standard 7 |
電源 | 920W 高效能電源供應器 (94%+) AC輸入電壓 100-240V, 50-60Hz, 11-4.5安培 |
工作環境溫度 | 5°C - 35°C (41°F - 95°F) |
儲存溫度 | -40°C - 70°C (-40°F -158°F) |
工作環境濕度 | 8% - 90% (non-condensing) |
存放濕氣 | 5% - 95% (non-condensing) |
外觀尺寸 | 178 (H) ×437 (W) ×660 (D) |
重量 | 79.3 lbs (36公斤) |
